نمودارگیری از گل حفاری چیست ؟

 نمودارگیری از گل حفاری عبارت است از: آنالیزهای پیوستۀ همزمان با حفاری بر روی سیال حفاری و کنده های سازندهای حفاری شده ، نظارت همه جانبه بر عملیات حفاری و نیز انجام محاسبات فنی و تخصصی و تحلیل های سر چاهی است که نهایتاً اطلاعات بسیار با ارزشی را از وضعیت زیر سطحی لایه های زمین و نیز وضعیت عملیات حفاری بر روی دکل حفاری را به ارمغان دارد .


این فرایند چگونه اتفاق می افتد ؟

برای انجام گرفتن هر فرایندی ، ابزارها و وسایل مختلفی در کنار یکدیگر، مجموعه عناصر مورد نیاز آن فرایند را تشکیل میدهند. مسلماً در فرایند نمودارگیری از گل حفاری نیز این عناصر وجود دارند که نیروی انسانی متخصص با بهره گیری از آنها عملیات نمودارگیری از گل حفاری یا به عبارت دیگر نمودارگیری سطحی را انجام میدهد.
با توجه به چند بعدی بودن کار تیمهای نمودارگیری از گل حفاری ، وسایل و ابزار های گوناگونی هر کدام در زمینه ای خاص مورد استفاده قرار میگیرد. از جمله این ابزارها میتوان به انواع سنسورهای دیجیتال و آنالوگ ، مانند سنسور های تعیین حجم مخازن گل
  • سنسورهای محاسبه ضربان پمپهای گل سنسورهای تعیین فشار
  • سنسورهای تعیین عمق
  • سنسورهای تعیین وزن سیال حفاری
  • سنسورهای تعیین هدایت الکتریکی سیال حفاری
  • سنسورهای تعیین دمای سیال حفاری
  • سنسورهای محاسبه وزن رشته حفاری
  • سنسورهای محاسبه گشتاور پیچشی رشته حفاری
  • سنسور محاسبه دوران رشته حفاری و غیره نام برد.

واحد ماد لاگينگ با استفاده از سنسورهاي سطحي كه در قسمتهاي مختلف دكل و مخازن نصب شده‏، تمامي پارامترهاي مهم مورد نياز را ثبت كرده و با استفاده از مونيتورهاي مختلف در اختيار افراد مورد نياز قرار مي دهند. اين مونيتورها در محلهاي زير نصب شده اند
  • روي پنل حفار
  • آفيس رئيس دستگاه
  • آفيس زمين‌شناس
  • آفيس مهندس گل
  • آفيس كمپاني‌من
همچنين با استفاده از شبكه اين اطلاعات توسط مركز نيز قابل رويت مي‌باشد.


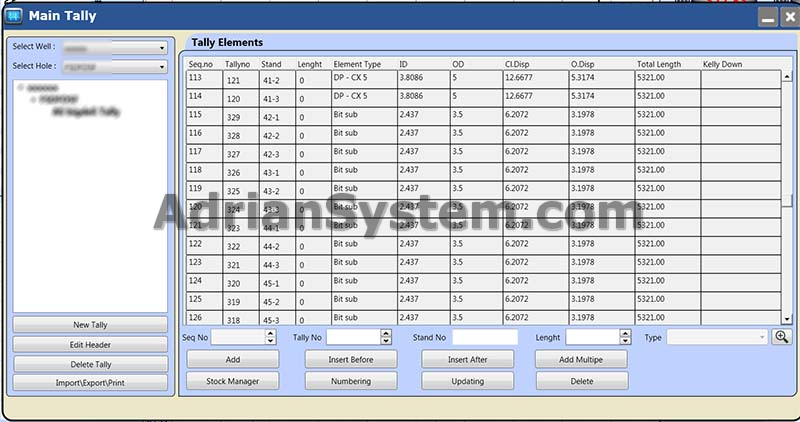

 نرم افزار نمودارگیری از گل حفاری شامل اجزای زیر می باشد

واسط سخت افزاری جهت ارتباط با سنسورها و دریافت اطلاعات دهها سنسور از طریق پروتکل Modbus از جمله سنسورهای دیجیتال RPM, Drawworks و سنسورهای آنالوگ SPP, Conductivity و...
بخش Calibration جهت تبدیل اطلاعات سنسورها به مقادیر متناظر مثلا تبدیل پالسها به متراژ متناظر
انجام محاسبات پیچیده مورد نیاز و تشخیص پارامترهای محاسباتی این بخش قلب این سامانه بوده و با اجرای صدها فرمول محاسباتی در ثانیه هزاران پارامتر مورد نیاز برای تحقق اهداف سیستم را ارائه می نماید.

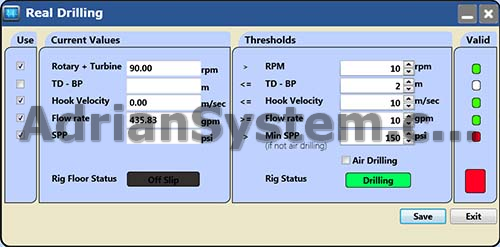

پایش خودکار اطلاعات که پس از محاسبه هر مقدار در صورت نیاز با بازه تعریف شده برای آن پارامتر مطابقت داده شده و در صورت تشخیص مقادیر خطر با ارسال پیام و چراغهای چشمک زن و آژیر اطلاع رسانی می نماید.
ثبت مقادیر در پایگاه داده جهت استفاده های آتی که در فواصل زمانی مشخص و نیز در عمق های مختلف ذخیره می گردند.
محاسبه هزینه های حفاری بر اساس متره تعیین شده برای عملیات ها و رخداد های حین حفاری
ارسال اطلاعات به پایگاه داده مرکزی حفاری جهت پایش پیشرفت کاری هر دکل و پایش پارامترهای حفاری از طریق اداره مرکزی و کارفرما

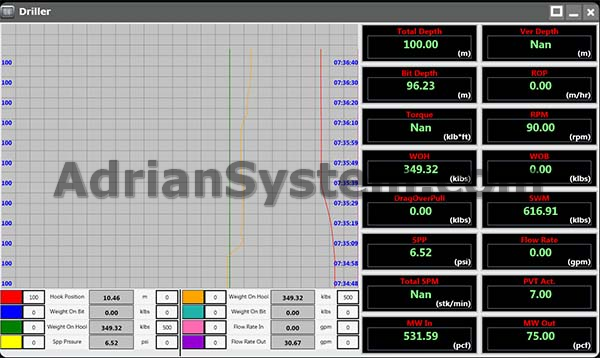

ارائه محیط Controller به راهبر سیستم جهت مشاهده آنلاین کلیه مقادیر و نمودارها و همچنین انجام تنظیمات و کنترل اجزای سیستم

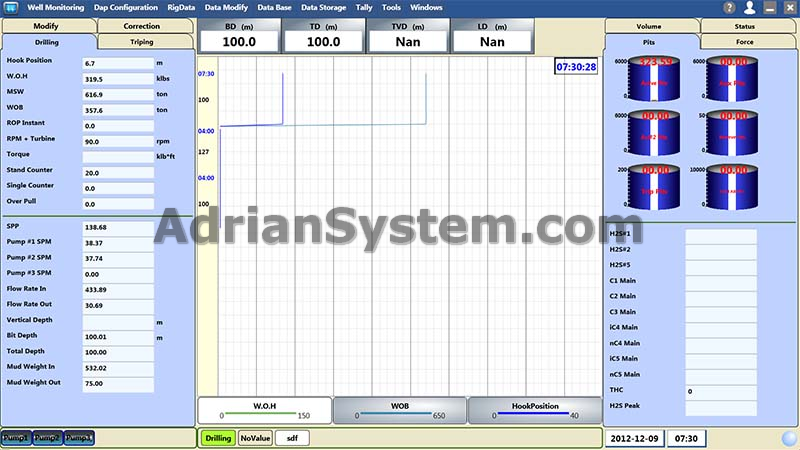

ارائه محیط های Visualizer به کاربران بخش های مختلف دکل حفاری که متناسب با نوع نیاز آنها بخشهای مرتبط اطلاعات را در قالب نمودارها و جداول ارائه می نماید.


تکنولوژی های به کار رفته و مشخصات فنی

قابلیت انطباق با Windows 7, 8, 2008 Server, 2012 Server
استفاده از بانک اطلاعاتی SQL Server 2012
پیاده سازی بر بستر .net Framework 4.5
بهره گیری از امکانات گرافیکی قدرتمند بستر WPF
